03 Piezas impresas 3D
Introducción¶
Se diseñó un conjunto de piezas para ser impresas en 3D utilizando la impresora Raise3D Pro del laboratorio de fabricación digital de UTEC. Estas piezas se imprimieron en dos grupos (A y B), en periodos distintos, y se utilizó una boquilla de 0.8 mm para agilizar la producción. Los diseños se desarrollaron en Fusion 360, lo que permitió parametrizarse para ajustar dimensiones y detalles fácilmente. Aunque las piezas funcionan correctamente como prototipo inicial, esta fue solo una primera prueba para la construcción del dispositivo.
Función de las Piezas¶
Grupo A¶

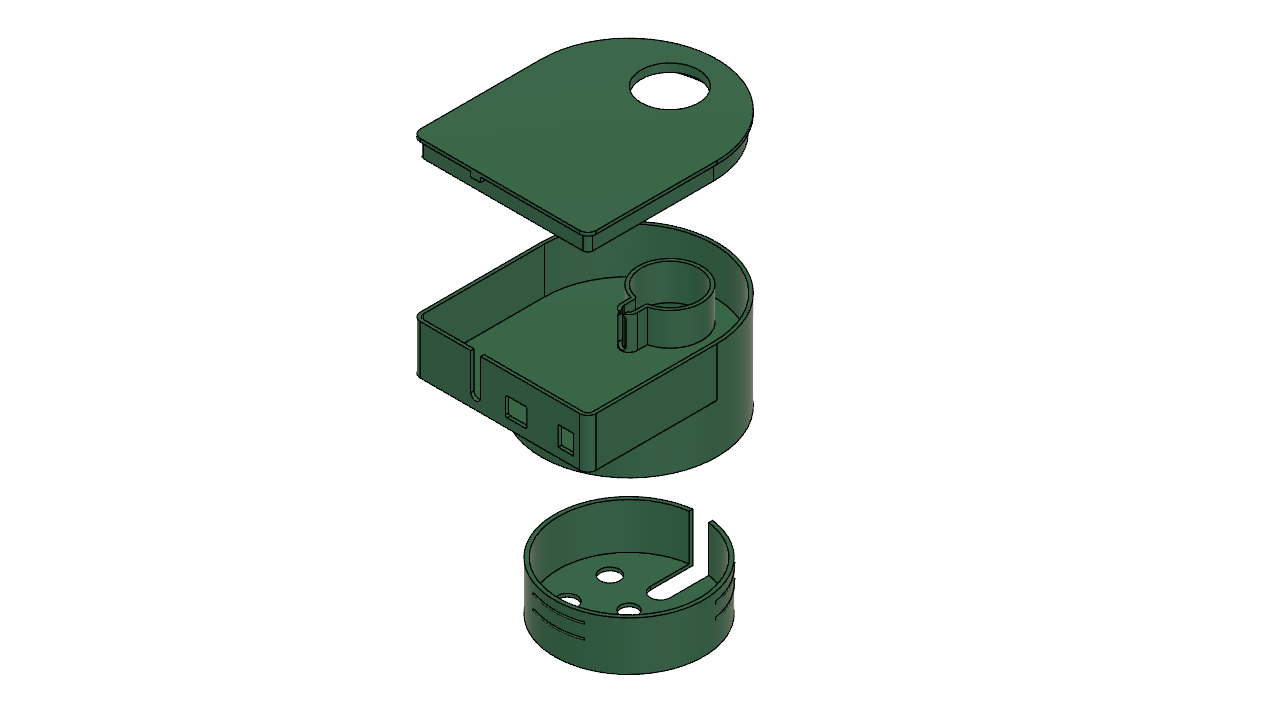

Las piezas del grupo A incluyen:
- Porta módulos: Diseñado para encastrar en el extremo de un caño, cuenta con una salida de cable y aberturas que permiten conectar la placa Arduino.

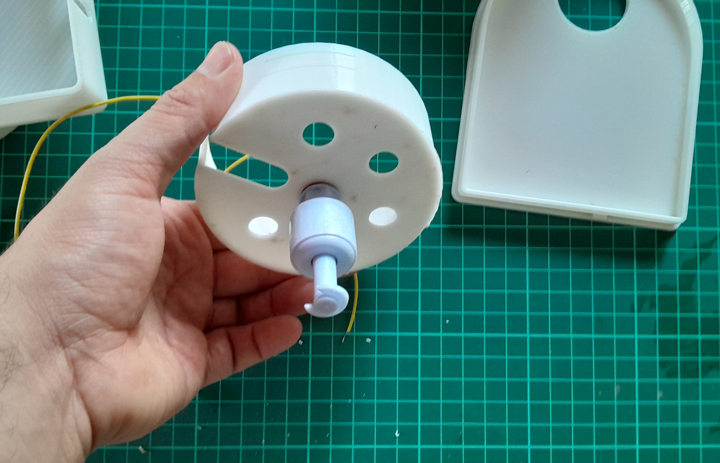

- Porta sensor: Una pieza que se acopla al porta módulos para alojar un sensor de flotador.
- Tapa del porta módulos: Protege los componentes electrónicos y evita la entrada de agua.
Estas piezas están diseñadas para ser manipulables, permitir el paso de aire, proteger los módulos electrónicos del agua y facilitar su instalación.

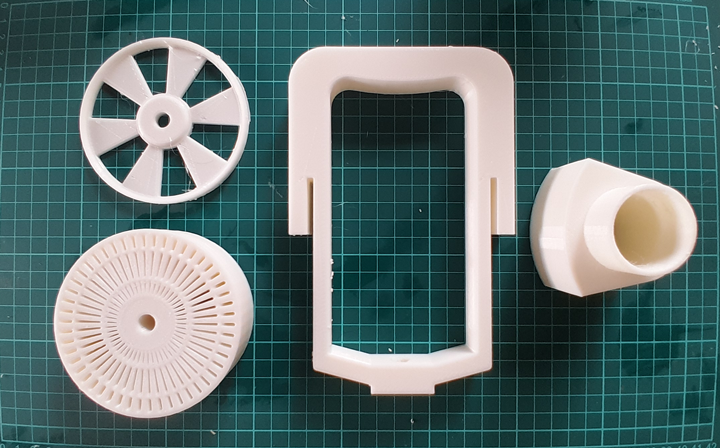

Grupo B¶

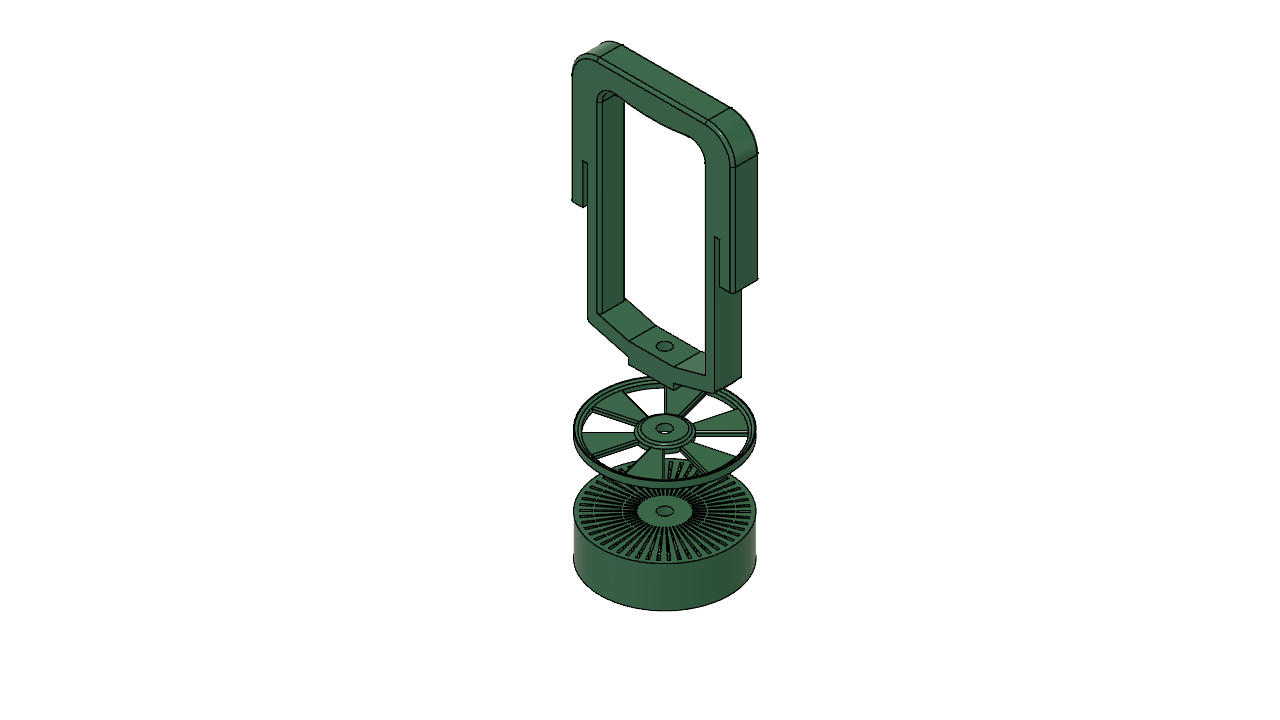

El grupo B consta de cuatro piezas:
- Agarre: Facilita la manipulación y se incrusta en el extremo de un caño.
- Disco de barrera (filtro) y disco de presión: Se ensamblan al disco de agarre mediante una varilla con tuercas, formando un sistema que se inserta dentro del caño.
- Conector de entrada: Pieza que se fija al extremo del tubo y permite conectar un tubo flexible de lavadora.
Retos en el Modelado¶
El diseño inicial presentaba problemas de parametrización y detalles poco prolijos. Durante una visita a Durazno, gracias Joaquín (Docente), se lograron importantes mejoras. Su guía fue clave para optimizar los archivos, mejorar la funcionalidad de las piezas y simplificar el diseño formal del dispositivo. También compartió valiosos consejos sobre flujos de trabajo que aumentaron la eficiencia al usar Fusion 360.
Comencé diseñando las piezas para los componentes electrónicos. Aunque no son las protagonistas del dispositivo, este terreno me resultaba desconocido y complejo, por lo que decidí abordarlo primero como un desafío inicial.
Primera Impresión¶

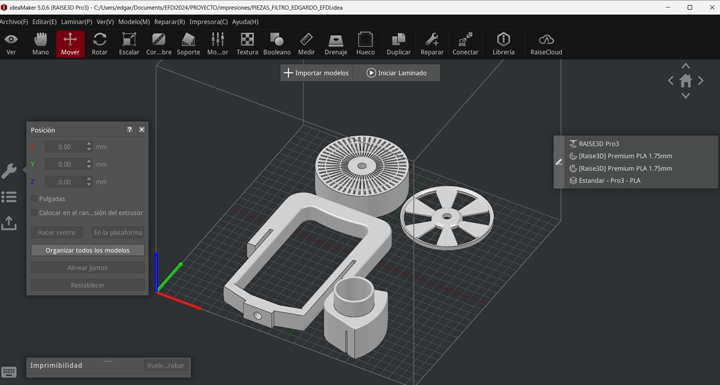

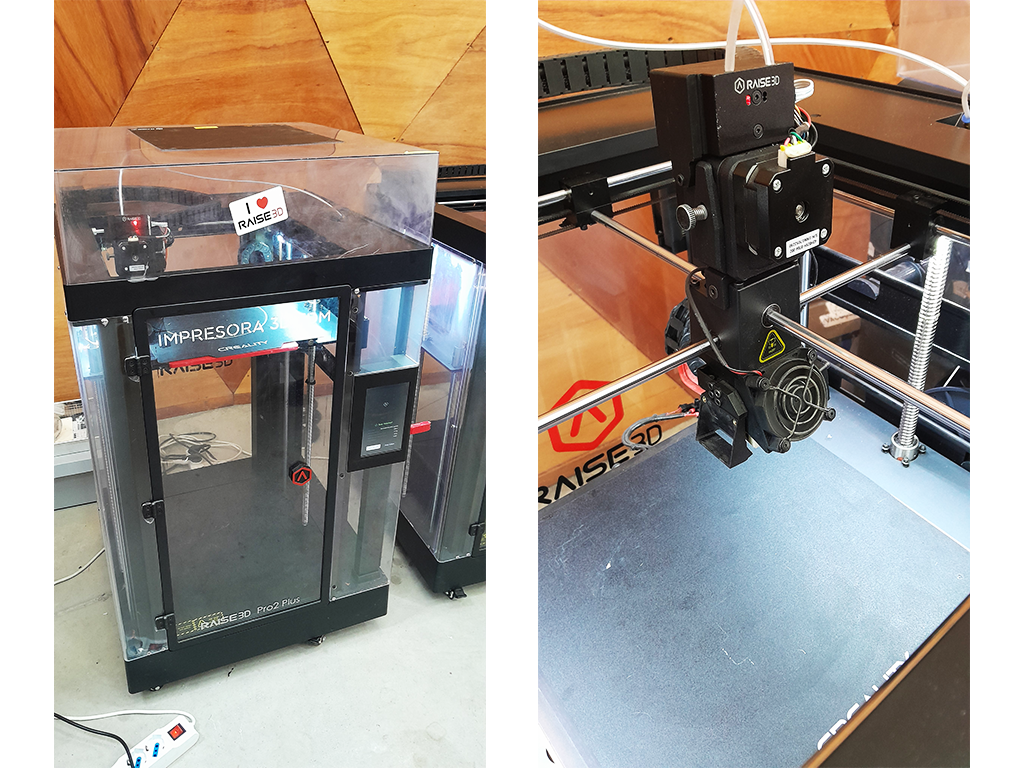

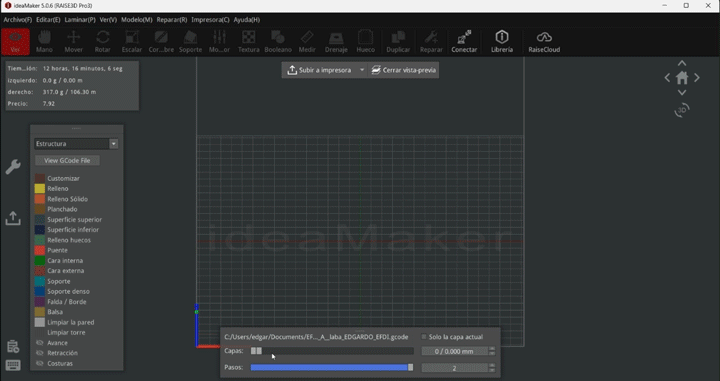

Dado el tiempo limitado en el laboratorio, preparamos los archivos utilizando el software IdeaMaker. El uso de una boquilla de 0.8 mm en la impresora Raise3D Pro permitió reducir significativamente los tiempos de impresión sin comprometer la calidad, ya que la impresora realiza menos recorridos por capa.

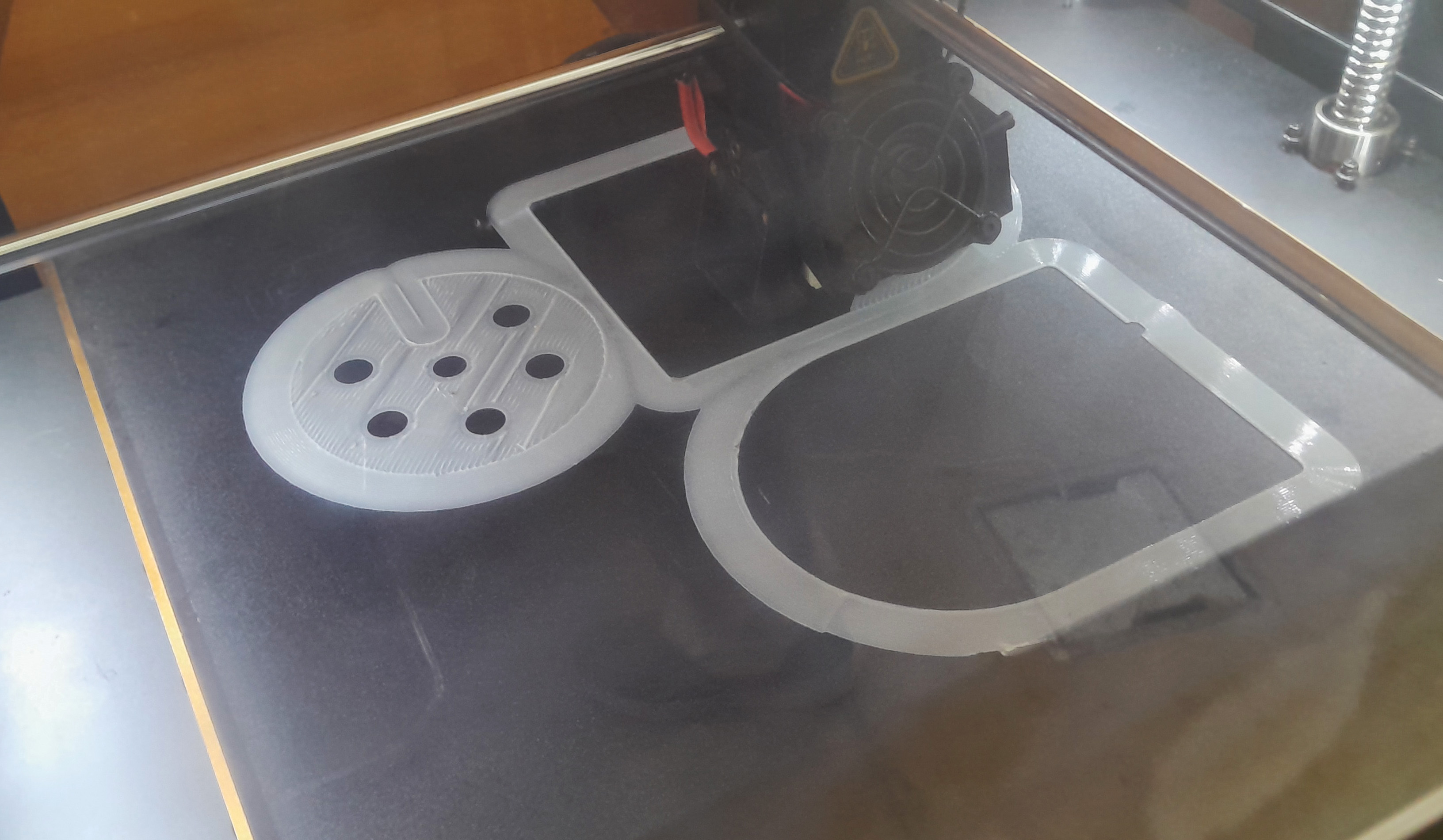

Proceso de impresión¶
Resultado¶

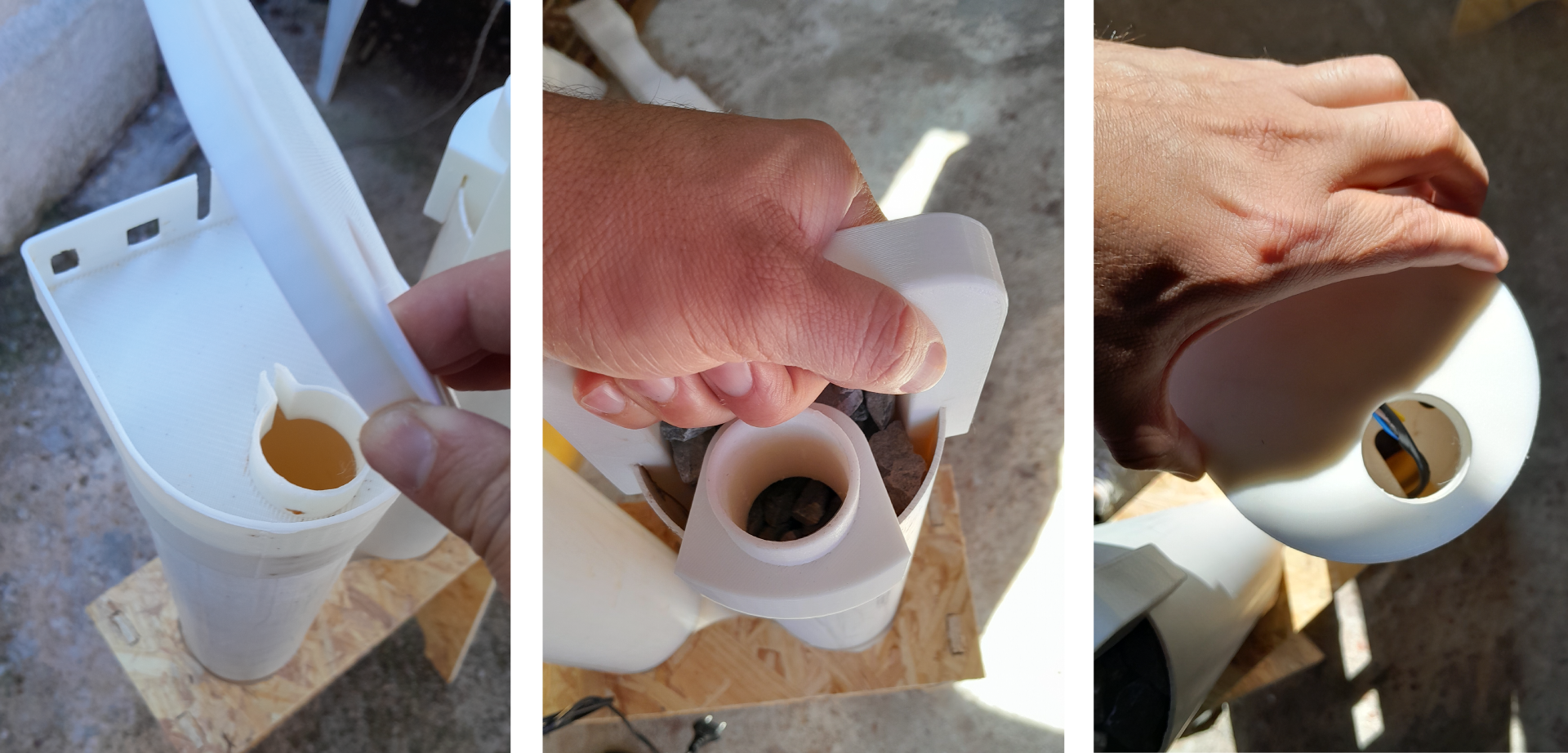

El resultado general fue satisfactorio, ya que las piezas cumplieron con las funciones básicas para este prototipo inicial. Sin embargo, en futuras iteraciones, será necesario realizar modificaciones para optimizar algunos detalles de diseño, como mejorar los encastres y ajustar ciertas dimensiones.

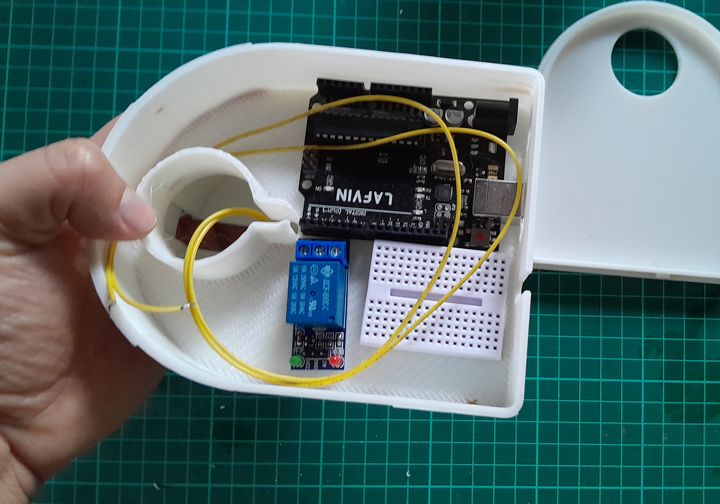

Grupo A¶
Grupo B¶
Para quien desee explorar o reproducir este proyecto, dejo disponible el enlace de descarga de los archivos G-code:
Futuras Iteraciones¶
En próximas versiones, se trabajará en:
- Incorporar indicadores de contacto.
- Mejorar la interacción entre las piezas.
- Optimizar detalles de espacio y estructura para que las placas electrónicas queden más ordenadas.
