02 Modelo de Control
Introducción¶
Desarrollé un modelo de control para uno de los módulos del producto. Para ello, construí una estructura a escala 1:1 que representa uno de los componentes básicos del sistema. Este modelo tiene una altura aproximada de 70 cm y está compuesto por caños de 100 mm, dos codos (uno macho-hembra y otro H-M), además de piezas simuladas con cartón y cartón pluma que replican las partes impresas en 3D. Esta estructura sirve como referencia inicial para evaluar el diseño y sus proporciones.
Función simbólica¶
Al realizar un mapeo en el barrio Paso de la Arena, observé una variedad de sistemas de desagüe de aguas grises presentes en las viviendas de la zona. Estos desagües están construidos con caños cuyos diámetros oscilan entre 40 mm y 110 mm. Algunos desembocan directamente en las cunetas, mientras que otros están conectados mediante zanjas.

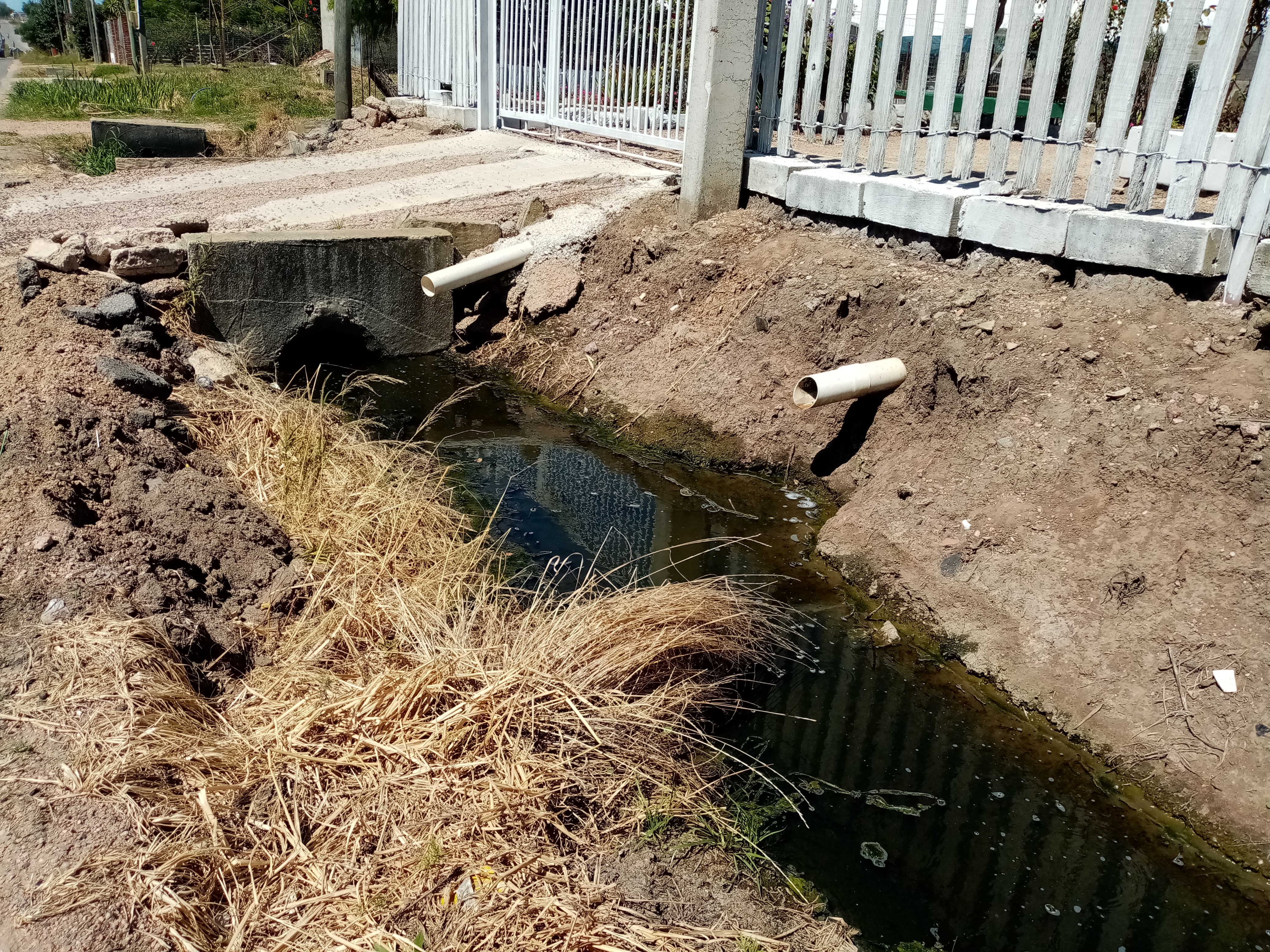

Desagüe de AG
Fotografía 1 Barrio Las torres, mayo 2020. Elaboración propia.
De acuerdo con la definición de Lobach, donde la función simbólica se entiende como la capacidad de un objeto para representar y conectar significados culturales, opté por utilizar caños como como material principal. Esta elección no solo busca alinearse con los materiales conocidos y accesibles para las personas potencialmente usuarias, sino también fomentar una mayor cercanía con sus contextos cotidianos.

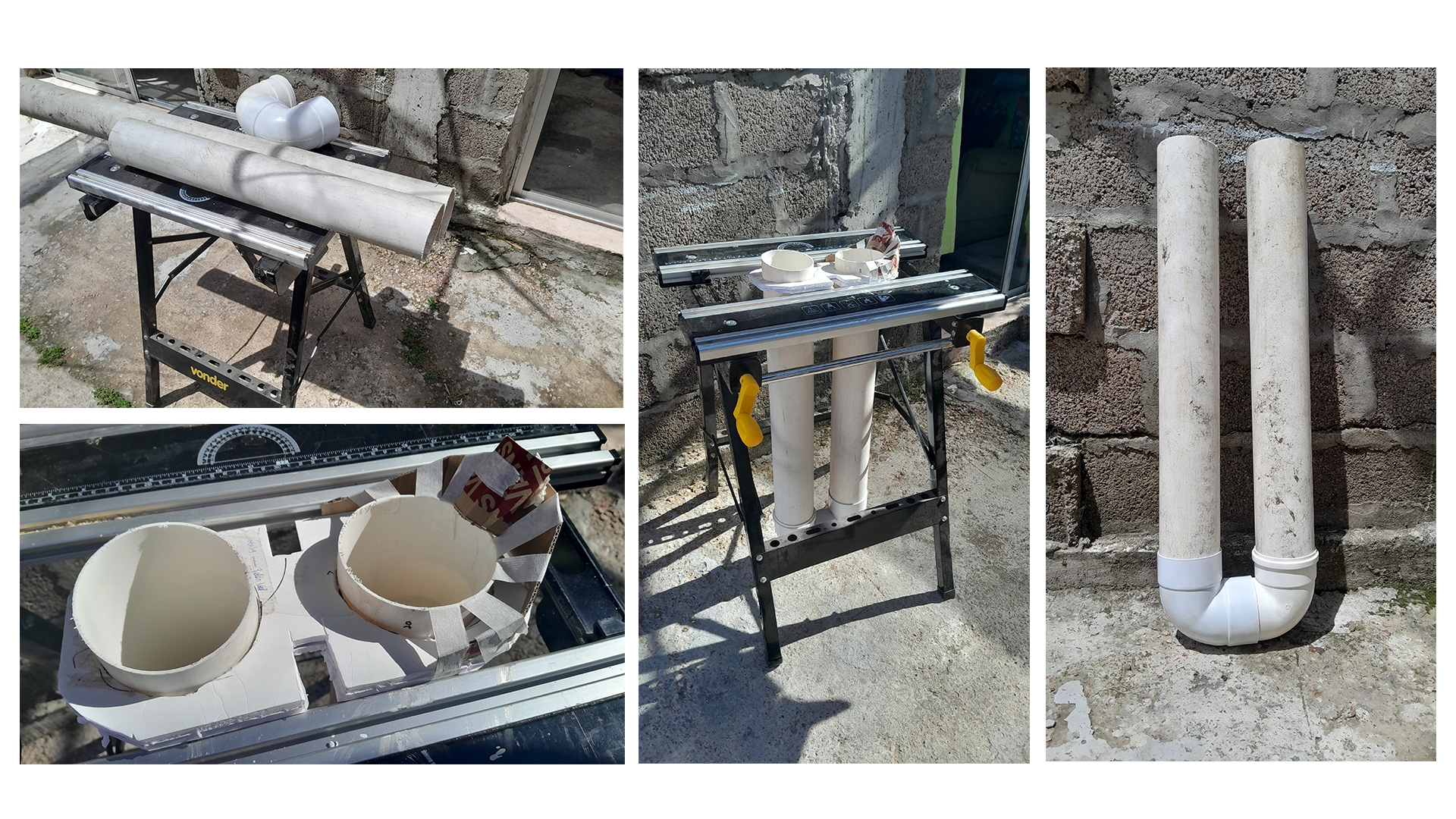

Proceso de ensamblaje de estructura de caños
El dispositivo ha sido concebido para que las personas puedan construirlo por sí mismas, empleando materiales fácilmente disponibles en el mercado local. Este enfoque promueve la participación activa en la creación de sus propios espacios, no solo como un método para reducir costos de mano de obra, sino también como una forma de valorar su experiencia y conocimiento en albañilería.
Función práctica¶
Con este modelo de control pude evaluar aspectos relacionados con la interacción, manipulación, funcionalidad y estética del dispositivo. También logré definir el orden y disposición de los diferentes componentes, como la ubicación de los elementos electrónicos, la bomba de agua y el sensor flotador. Este proceso me permitió sintetizar elementos para optimizar el diseño.

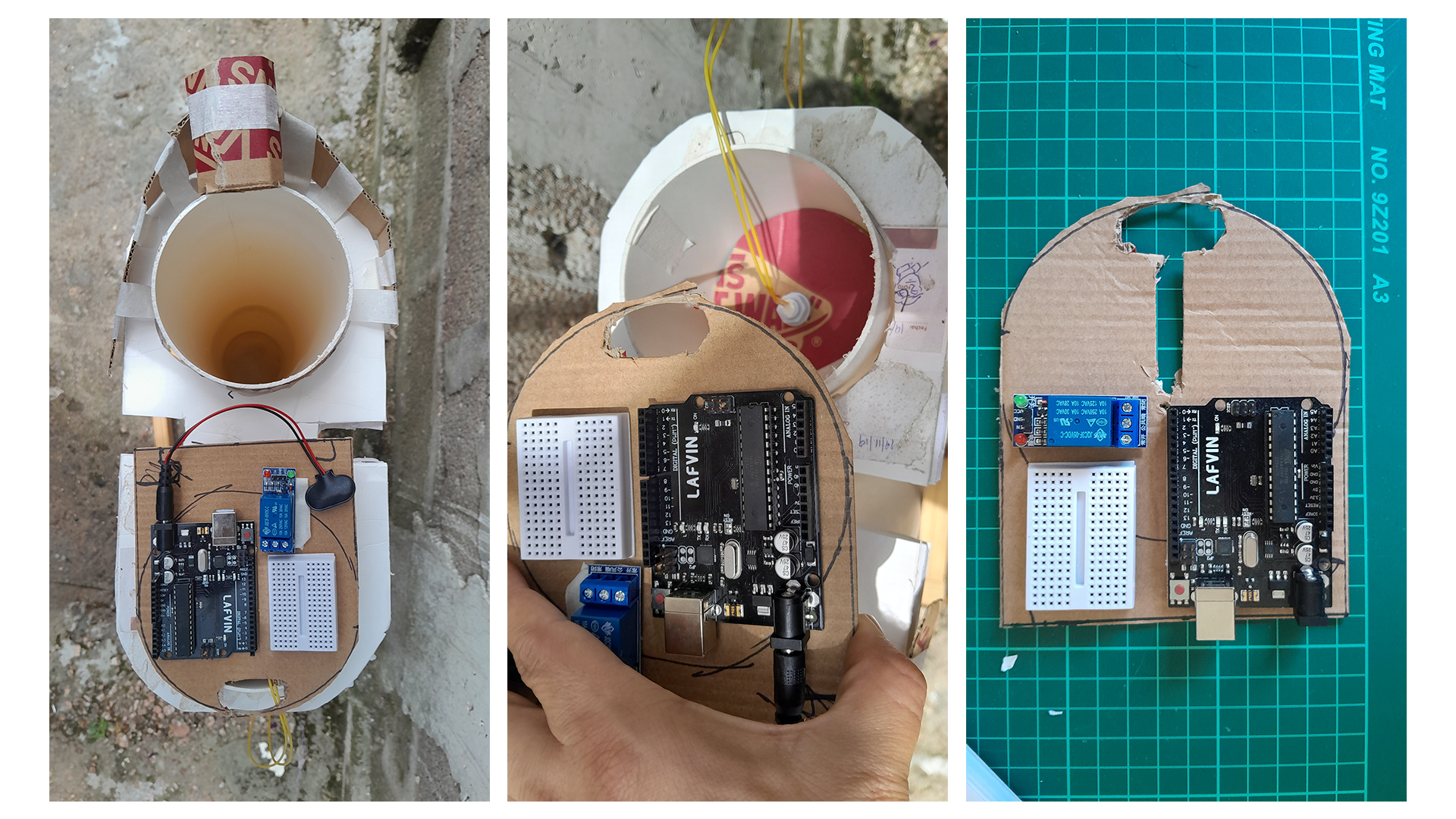

Pieza A - porta modulos electronicos
En un principio diseñé piezas muy complejas que, además de presentar desafíos en términos de producción, también implican problemas en el ensamblaje. Al analizar desde una perspectiva personal y considerando a los tres tipos de usuarios —el usuario directo, el constructor y el de mantenimiento—, identifiqué que un diseño tan complejo dificultaría el mantenimiento, un aspecto clave para el uso continuo del dispositivo. Esto me llevó a reflexionar sobre el concepto de innovación, que muchas veces implica adaptar soluciones de un sector a otro completamente distinto. A partir de esto, asocié dos productos domésticos a los problemas detectados: uno relacionado con el agarre y otro con la extracción de grava, lo que me permitió aumentar la capacidad del tubo sin depender de una pieza impresa de gran tamaño.

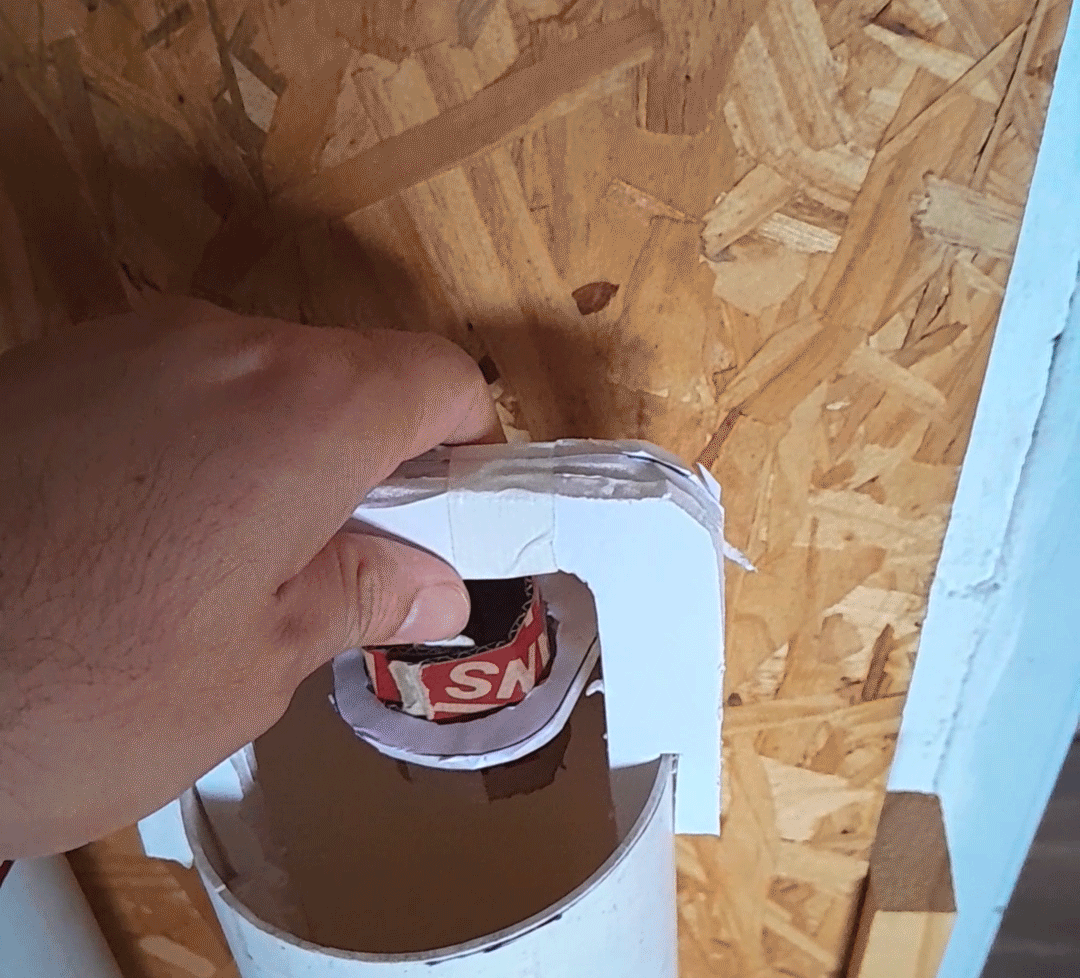

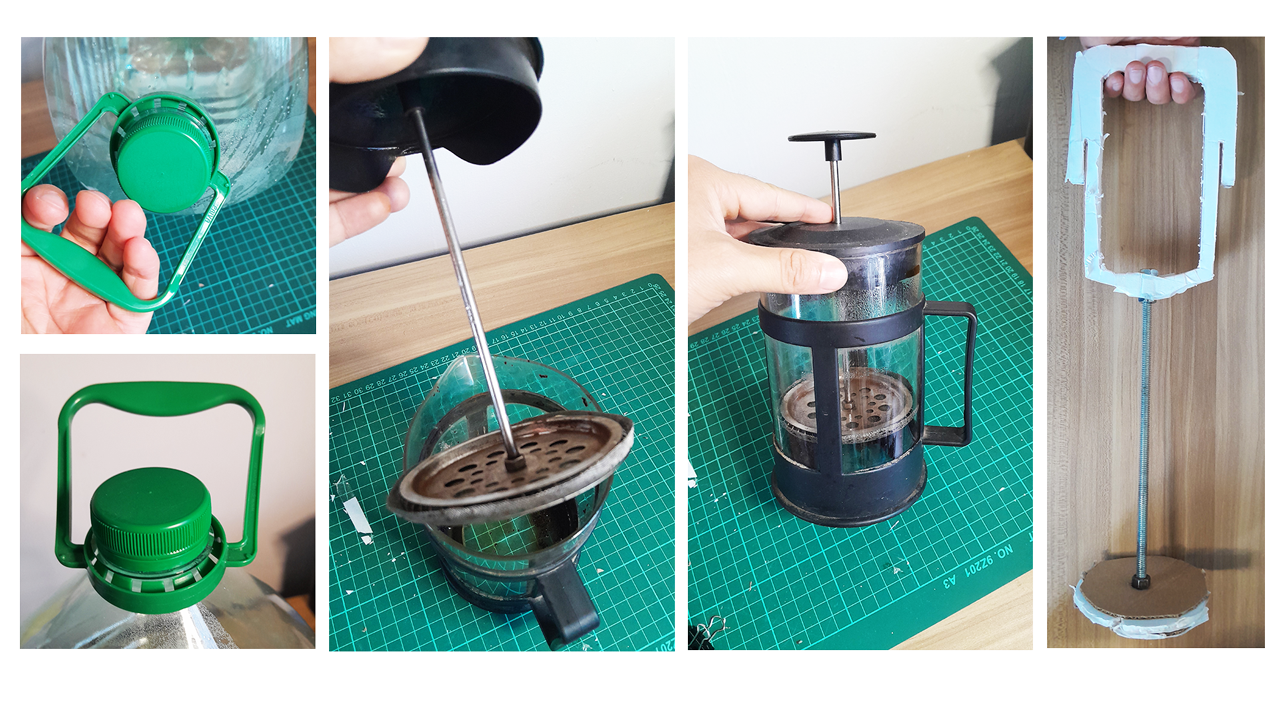

Pieza B - porta filtro
El modelo final presentado en la preentrega se aproxima mucho al dispositivo proyectado, lo que me dejó satisfecho. Sin embargo, reconozco que aún se requieren ajustes para su reproducción en serie. Por ejemplo, es necesario definir hacia dónde se orientará la salida del cable y diseñar un sistema de tapa para proteger los módulos electrónicos, aspectos que se abordarán en futuras iteraciones. Además, este modelo de control me permitió desarrollar un flujo productivo que facilitará la creación del prototipo y la elaboración de un posible manual técnico, con instrucciones claras para su producción, ensamblaje y mantenimiento.

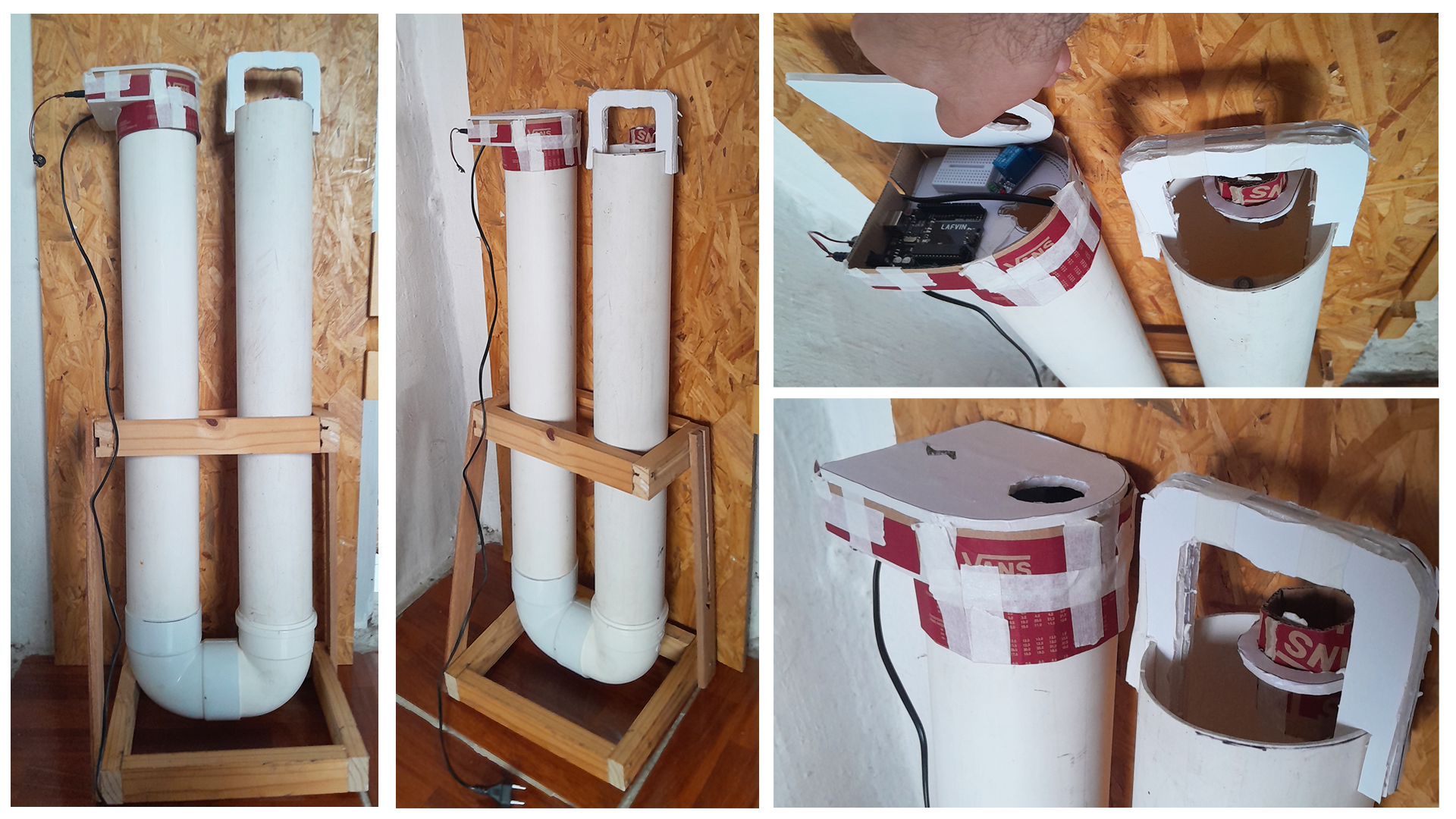

Modelo de control presentado en la preentrega
